采用工業級ARM Cortex—A7四核處理器 華通組態軟件，高達2000多種協議 嵌入式Linux支持現場在線編程及二次開發 外露接口全部做防雷擊、防浪涌、防靜電處理 通信方式多樣化，以太網、RJ45、ZigBee、LoRa、NB_IOT可任意選配 支持OTA在線更新，自動在線更新軟件，支持系統升級、系統迭代，無需人員維護 支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置 全工業化設計，無懼惡劣條件的挑戰 EMC各項等級指標達4級 所有端口支持1.5KV 隔離變壓保護

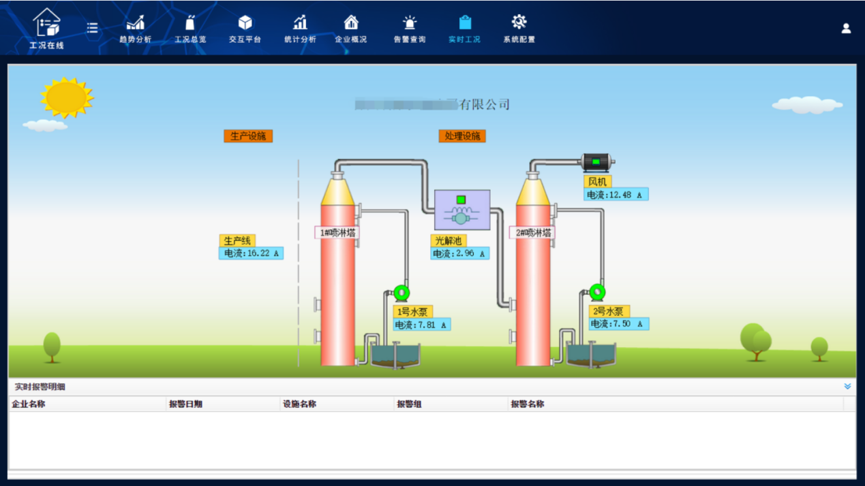

工業智能化生產監控系統是將具有環境感知能力的各類終端、基于泛在技術的計算模式、移動通信等不斷融入到工業生產的各個環節，大幅提高制造效率，改善產品質量，降低產品成本和資源消耗，將傳統工業提升到智能化的新階段。包括生產過程控制、生產環境監測、制造供應鏈跟蹤、產品全生命周期監測，促進安全生產和節能減排
1.通過企業原材料采購、庫存、銷售等領域的物聯網設備的監控，從而完善和優化供應鏈管理體系，提高了供應鏈效率，降低了成本
2.提高生產線過程檢測、實時參數采集、生產設備監控、材料消耗監測的能力和水平。生產過程的智能監控、智能控制、智能診斷、智能決策、智能維護水平不斷提高
3.各種傳感技術與制造技術融合，實現了對產品設備操作使用記錄、設備故障診斷的遠程監控，從而提供設備維護和故障診斷的解決方案
4.物聯網與環保設備的融合實現了對工業生產過程中產生的各種污染源及污染治理各環節關鍵指標的實時監控。在重點排污企業排污口安裝無線傳感設備，不僅可以實時監測企業排污數據，而且可以遠程關閉排污口，防止突發性環境污染事故的發生
5.硬件上，可掛載大容量存儲，支持超大數據吞吐量
6.支持高效完成大規模設備網絡部署
7.冗余設計，保障設備網絡通信不間斷
8.豐富的擴展接口，如UART、USB、CAN、模擬量、數字量等眾多接口
| 項目 | DM-HS100 硬件規格 |
| 硬件平臺 | |
| CPU | 工業級ARM Cortex—A7 四核，主頻最高為1.2GHz |
| 內存 | 2GB DDR3 |
| FLASH | 16GB eMMC（最大可為64GB） |
| 接口 | |
| 以太網端口 | 1路10/100/1000M工業以太網 RJ45（防雷保護）；1路10/100M工業以太網 RJ45（防雷保護） |
| 模擬量輸入接口 | 8路(4-20MA 0-5V 0-10V PWM脈沖輸入) |
| 開關量輸出接口 | 8路(8路TTL輸出 |
| 開關量輸入接口 | 8路(8路TTL輸入) |
| 機械繼電器輸出接口 | 8路(繼電器輸出) |
| 工業串行接口 | RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV |
| USB接口 | 1路USB OTG，支持USB2.0協議(接口內置)；2路USB HOST,支持USB2.0協議（接口外置） |
| 通用PCIE插槽 | 2路 |
| 調試端口 | 232/485/TTL/COMS調試口 |
| 多功能通訊端口 | 1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配） |
| WiFi | 1路WiFi（選配） |
| SATA | 1路M.2 SATA硬盤（接口內置）（選配） |
| CAN總線 | 1路CAN總線。最多可掛接255個節點采集器（選配） |
| 顯示接口 | 1路HDMI（接口外置） |
| 按鍵 | 1個恢復出廠設置按鍵 |
| 機械特性 | |
| 指示燈 | POWER, STATUS, MODEM信號指示燈 |
| 安裝方式 | 機架安裝方式 |
| 外殼 | 金屬 |
| 防護等級 | IP55 |
| 冷卻方式 | 自然散熱 |
| 電源 | |
| 電源輸入 | AC 110-220V |
| 極性反接和過流保護 | 支持 |
| 電源接口 | 可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護 |
| 環境溫濕度 | |
| 環境濕度 | 5～95% （無凝霜） |
| 存儲溫度 | -40～90℃ |
| 工作溫度 | -40～85℃ |
| 其他 | |
| 看門狗 | 硬件看門狗（WDT）監控 |
| 實時時鐘 | 內置RTC，紐扣電池供電 |
| MTBF | 大于10萬小時 |
| 4G LTE無線通訊模塊 | |
| 頻帶 | FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz |
| 輸出功率 | Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz |
| 靈敏度 | LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm |
| 天線接口 | SMA外置 |
| USIM | 可選：外置/內置 |
