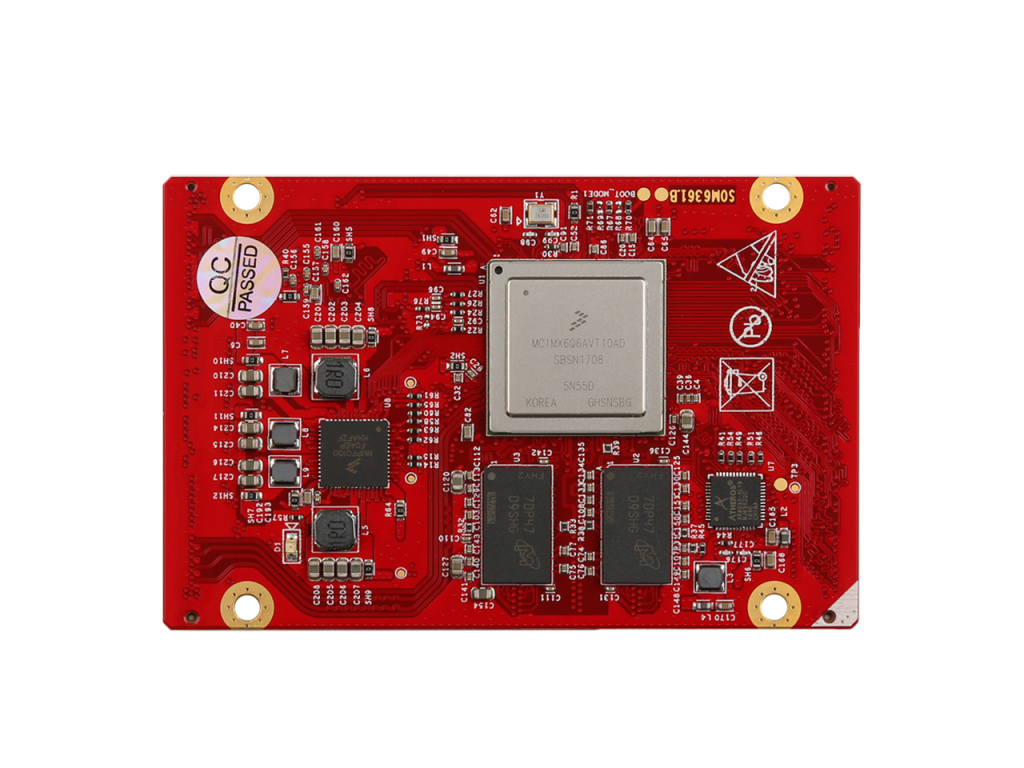

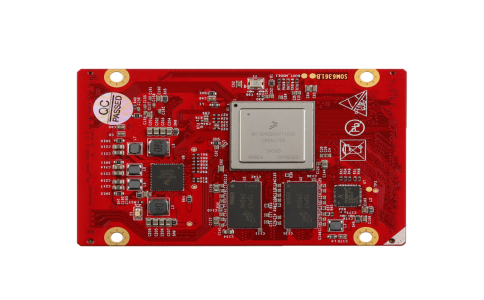

NXP I .MX6QARM 四核 A9核心板

ARM-I.MX6Q(D)嵌入式開發板

工業級ARM Cortex—A9處理器，主頻為1.2GHz
1GB DDR3 (可選2GB DDR3)
4GB (可選8GB ) eMMC
1路10/100/1000Mbps自適應工業以太網接口
MMPF0100NPEP/FOEP電源管理
內置實時時鐘（RTC
支持 -40～80℃ 工業寬溫應用
深度定制Linux系統

簡介

IMX6Q(D)是一款基于NXP（原Freescale）Cortex-A9架構的i.MX6Q 四核處理器的核心板，主頻最高可達800MHz，12層PCB沉金工藝。核心板采用兩組優質進口合計240PIN板對板連接器設計，合高僅8mm，整板尺寸小巧僅84mm*55mm，使產品設計不局限于機械結構. 心板引出CPU所有功能引腳，方便客戶最大程度使用CPU的所有資源。

IMX6Q(D)系列智能控制核心板預裝嵌入式Linux操作系統，為用戶軟件開發提供了一個開放、高效的軟件平臺，結合蒂蒙技術自主開發的華通組態、極光數據庫、登峰采集系統開發環境，可方便、高效的完成應用程序開發及交互調試。

功能特點

1.操作系統預裝Linux3.2

2.文件系統支持JFFS2，YAFFS2，NFS，Ext2，Ext3

3.協議棧含TCP，UDP，IPv4，SNMPv1/v2/v3，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS， TFTP，PPP，PPPoE

4.可創建和管理網站，支持PHP和XML和撥出任務，實現與其它主機之間的網絡連接

5.Web服務器（Apache）支持JFFS2，YAFFS2，NFS，Ext2，Ext3

6.基于Web的系統配置與整機測試服務，通過IE或其他瀏覽器可以完成系統的功能配置和板載所有部件的驗證測試

7.應用開發軟件有GNU C library GNU C/C++ cross-compiler WHIDE API Library（AI/AO、DI/DO、PI/PO、WDT，Serial I/O Control，RTC，蜂鳴器，溫度傳感器，硬件加密API）

華通組態軟件

1.設備通信支持鏈路RS232/RS485，以太網、總線網絡（包括CAN、PCI、MVB等）、OPC接口（sever和client）、 GPRS無線

2.協議支持ModbusRTU、ModbuDMCP、ProfiNet、EtherNet、PPI、MPI、cc-link、Fx2N、HoDMLink、SNP、DLT645、IEC60870-101/102/103/104 376.1、XML、IEC61850、IEC61970等

3.圖形顯示支持基本矢量圖形（點、線、曲線、折現、矩形、圓形、多邊形等）、曲線、報表、報警、歷史查詢，事件彈出框等

4.數據轉換，零點、變比、線性變換、上下限、報警設置、函數轉換、if判斷、自定義函數等

5.數據庫支持MySQL、Sqlite、SQLserver等數據庫

6.邏輯處理支持C語言、JS語言

技術規格

項目	IMX6Q(D) 硬件規格
硬件平臺
CPU	RISC 架構工業級ARM Cortex—A9處理器，主頻為1200MHz
內存	1GB DDR3（可選2GB DDR3）
FLASH	4GB（可選8GB）eMMC
接口
以太網端口	1路10/100/1000Mbps自適應工業以太網接口
工業串行接口	RS-232x5，RS-485x5
USB接口	1路USB OTG，支持USB2.0協議；1路USB HOST，支持USB2.0協議
SATA	1路2.5寸硬盤位（接口內置）
LCD	2路LVDS,1路LC
GPIO	40路以上
miniPCIE	1路
SD	1路，最大128GB
JTAG	1路
CSI	1路
EIM	1路
NAND Flash擴展	1路
DISP	1路
電源
工作電壓	DC 4.5-5.5V(推薦標準5V供電)
工作電流	DC 5V≥800mA
環境溫濕度
環境濕度	20～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-20～85℃
其他
接口方式	板對板連接器
MTBF	大于10萬小時
尺寸	長8.4CM；寬5.5CM；高0.8CM
